Visão geral do produto:

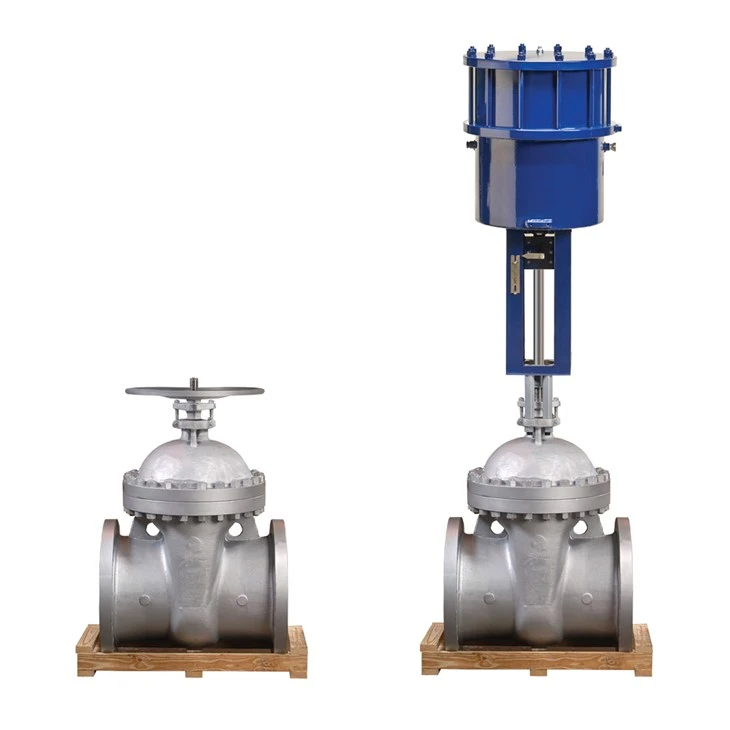

A válvula da porta do flange pneumática é uma válvula de porta pneumática de hastes aberta de bastão de baixo teor com atuador pneumático (cilindro de camada dupla com mecanismo de tampão) e manual e seu mecanismo de proteção (dispositivo de conversão manual e auto-bloqueador pneumático). Devido à estrutura de cilindro duplo da válvula, em comparação com a válvula pneumática de cilindro único, a força de elevação é dobrada. Isso resolve fundamentalmente a falha de que certos corpos da válvula da válvula pneumática de cilindro único não podem ser abertos devido a cunhada. Além disso, como a válvula da porta pneumática possui um mecanismo de tampão, ela pode efetivamente desacelerar e clarear a abrasão da superfície da vedação do carro da placa da válvula e da superfície de vedação do corpo da válvula devido ao impacto descendente do pistão quando a válvula pneumática de aço inoxidável é fechada. O fenômeno.
Recursos do produto
1. A válvula pneumática da porta está equipada com atuador pneumático e mecanismo manual.
2. O atuador da válvula da porta adota uma estrutura de duplo cilindro. Comparado com uma válvula pneumática de cilindro único, a força de elevação é dobrada.
3. Ele resolve a falha de que certas placas de válvula das válvulas de portão pneumáticas de cilindro único são encerradas no corpo da válvula e não podem ser abertas.
4. Equipado com um mecanismo de tampão, que pode efetivamente reduzir o desgaste da superfície de vedação da placa da válvula e a superfície de vedação do corpo da válvula causada pelo impacto descendente do pistão quando a válvula é fechada e também pode evitar o fenômeno da interrupção do portão.
5. O desempenho de vedação é muito bom e o vazamento permitido pode atingir 10-8 × kv.
6. Ampla faixa de aplicação, a temperatura pode ser -196 ºc -600 ºc, calibre 40mm -600 mm. O assento da válvula possui três tipos: incisão paralela, 60 graus em forma de V e incisão em forma de V 90 graus, que são adequados para diferentes ocasiões de uso.
7. O corpo da válvula da válvula pneumática pode ser isolado na forma de uma jaqueta para uso em ocasiões fáceis de bloquear, condensar ou coca
Parâmetros relacionados à válvula de portão pneumática:
Modelo: Tipo de dr de atuação dupla, tipo SC de ação única
Especificação: dr/sc 0015-5000, ângulo: 90º, 120º, 180º, personalizado
Estrutura: Rack de pistão duplo e pinhão
PORT: Universal, personalizado
Material do cilindro: liga de alumínio (pólo positivo superficial oxidado)
Material de tampa: liga de alumínio por fundição de pressão (revestida)
Material de vedação: borracha nitrila, borracha de silício (baixa temperatura), borracha fluorina (alta temperatura), personalizada
Maior pressão pneumática: 10bar
Método operacional: Atuação dupla, Ação única (Retorno da Primavera)
Método de controle: corta de 2 vias (em fechamento), regulando
Acessório: válvula solenóide, posicionador, interruptor de limite, tratamento de recursos aéreos Triple Union Actings, operador manual,
Critérios de seleção para válvula de portão pneumática
Faixa de tamanho: dn50to dn800mm
● Faixa de pressão: 16bar a 40bar; classe125 ~ 300lb
● Faixa de temperatura: -196 grau a 400 graus
● Opções de material: aço inoxidável ou aço carbono
● Tipatores do atuador: Tipo de retorno da mola ou tipo de ação dupla
*Nota: as peças principais e os materiais de anel de vedação da válvula de esfera podem ser alterados para o ambiente prático de trabalho ou o requisito especial do usuário
O atuador da válvula de portão pneumático possui duas funções, positivas e negativas; portanto, os métodos de abertura e fechamento da válvula incluem a abertura do ar e o fechamento do ar. A válvula de portão pneumática adota uma estrutura de contato metálica exclusiva, ação confiável e desempenho de fechamento extremamente alto, que é superior às válvulas de fechamento convencionais. A válvula de portão pneumática tem excelente desempenho de fechamento e é amplamente utilizada em campos industriais. A válvula de porta pneumática possui desempenho confiável, comutação e manutenção convenientes de operação e é amplamente utilizado em setores de petróleo, químico, marinho e outros para controlar vários meios.
